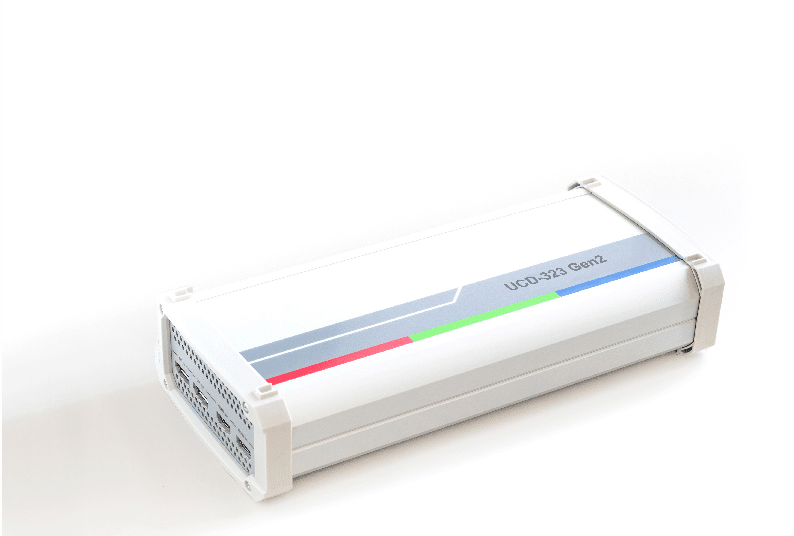

Der Unigraf UCD-323 Gen2 ist ein vollausgestattetes R&D-Debug-Tool für die Prüfung aller Aspekte von HDMI 2.0 und DisplayPort 1.4a (bis HBR2-Bitrate). Das Gerät kombiniert Reference Source und Reference Sink in einer Einheit und dient zusätzlich als AUX-Controller für PHY-Tests in DisplayPort 2.0/2.1.
Als Companion-Tool für Oszilloskope ermöglicht der UCD-323 Gen2 automatisierte PHY-Compliance-Tests für Source- und Sink-DUTs (Devices Under Test) nach DP 2.0/2.1 und unterstützt zusätzlich AUX-Sensitivity-Tests. Über die UCD Console GUI stehen Vorschaufenster für erfasstes Video und Audio, ein Video-/Audio-Pattern-Generator, ein Datenlogger für AUX- und Metadateninhalte, Link- und DPCD-Register-Monitoring sowie ein EDID-Editor und HDCP-Status-/Kontrollfunktionen zur Verfügung.
Die Testautomatisierung erfolgt wahlweise über die grafische Oberfläche oder direkt per C++-Code über die Test System Interface (TSI) API, inklusive fertiger Testsets für HDCP-2.3-Compliance-Tests. Das Gerät verfügt über einen USB-3.0-Anschluss, ist mit Windows 10/8/7 sowie optional MacOS/Linux kompatibel und eignet sich damit sowohl für R&D-Debugging als auch für automatisierte Produktionslinientests.
Highlights
- Companion-Tool für PHY-Compliance-Tests mit Oszilloskopen
- HDMI 2.0 & DisplayPort 1.4a Unterstützung (bis 4096×2160p60)
- AUX-Controller für DisplayPort 2.0/2.1 PHY-Tests
- Automatisierte Source- & Sink-DUT-Tests
- AUX-Sensitivity-Tests
- HDCP 1.3/1.4 & HDCP 2.3 Content Protection
- UCD Console GUI mit EDID-Editor, Pattern-Generator & Datenlogger
- Testautomatisierung via TSI API (C++)
- USB 3.0 Schnittstelle
- Kompatibel mit Windows, MacOS & Linux
