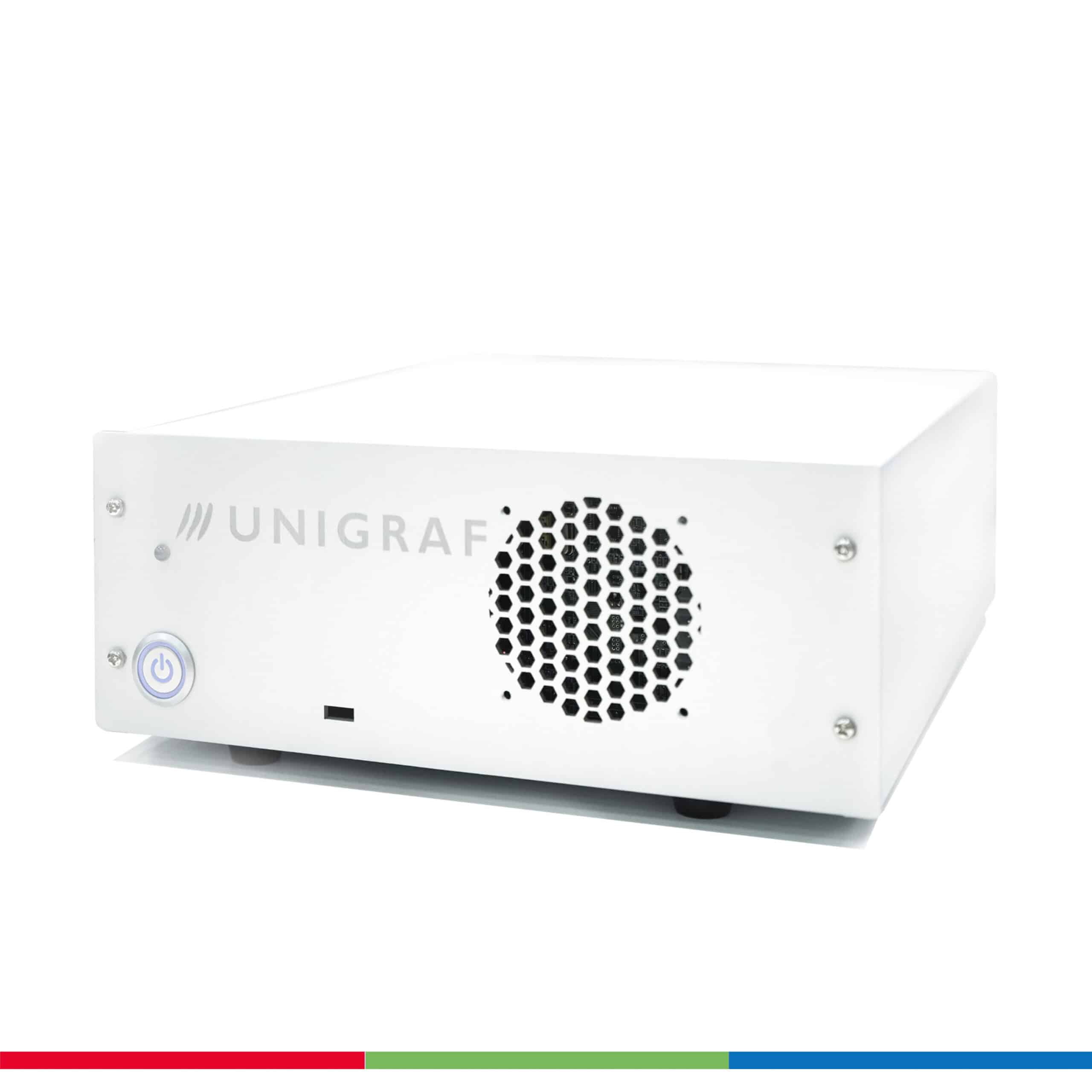

Der Unigraf PTU-240 ist ein 240-W-USB-C-Power-Test-Unit für die Prüfung des Extended Power Range (EPR) Modus bei USB-Type-C-Quellen und -Senken. Das kompakte Gerät kann sowohl eigenständig als auch als Erweiterung für den UTC-274 USB-C-Tester eingesetzt werden und vereint programmierbare DC-Last- und Netzteilfunktionen in einer einzigen Einheit.
Das PTU-240 unterstützt die aktuellen USB-Power-Delivery-3.1-Standards, sowohl Standard Power Range (SPR) als auch Extended Power Range (EPR) und kann wahlweise als PD-Quelle oder -Senke arbeiten, mit einem Leistungsbereich von bis zu 48 V / 5 A und einer maximalen Ausgangsleistung von 240 W. Damit ist es ideal für die umfassende Validierung von Power-Delivery-Verhandlungen, Spannungs-/Stromprofilen und Ladeverhalten moderner High-Power-USB-C-Geräte geeignet.
In Kombination mit dem UTC-274 wird das PTU-240 über die UTCLibrary-API zu einem leistungsstarken Werkzeug für automatisierte Testabläufe, Ergebnisprotokollierung und Pass/Fail-Bewertungen. Prädestiniert für den Einsatz in der Serienfertigung und automatisierten Testumgebungen (ATE).
Highlights
- Eigenständiges Testgerät oder Zubehör für den Unigraf UTC-274
- Maximale Leistung: 240 W
- Spannungsbereich: 5 V – 48 V
- Strombereich: 0,1 A – 5 A
- Doppelfunktion: elektronische Last + Netzteil
- USB-PD-3.1-Protokollkonformität (SPR & EPR)
- Betrieb als PD-Quelle und -Senke
- Hochpräzise Spannungs- & Strommessung
- Automatisierte Testsequenz-Programmierung
- Schutzfunktionen: OVP, OCP, UVP
