Die Kikusui TOS5400 Serie ist eine neue Generation von Hochspannungs- und Isolationswiderstandsprüfgeräten für elektrische Sicherheitstests. Die Serie deckt zwei der vier gängigen Sicherheitsprüfungen für elektrische Produkte ab: die Spannungsfestigkeitsprüfung (Withstanding Voltage) und die Isolationswiderstandsprüfung (Insulation Resistance). Mit einer maximalen Ausgangsleistung von 5 kV / 100 mA (AC) bzw. 6 kV / 10 mA (DC) lassen sich elektronische Geräte und Bauteile nach international anerkannten Normen wie IEC, EN, BS, VDE, UL, CSA, GB und JIS sowie den Anforderungen des japanischen Elektrogeräte- und Materialsicherheitsgesetzes prüfen.

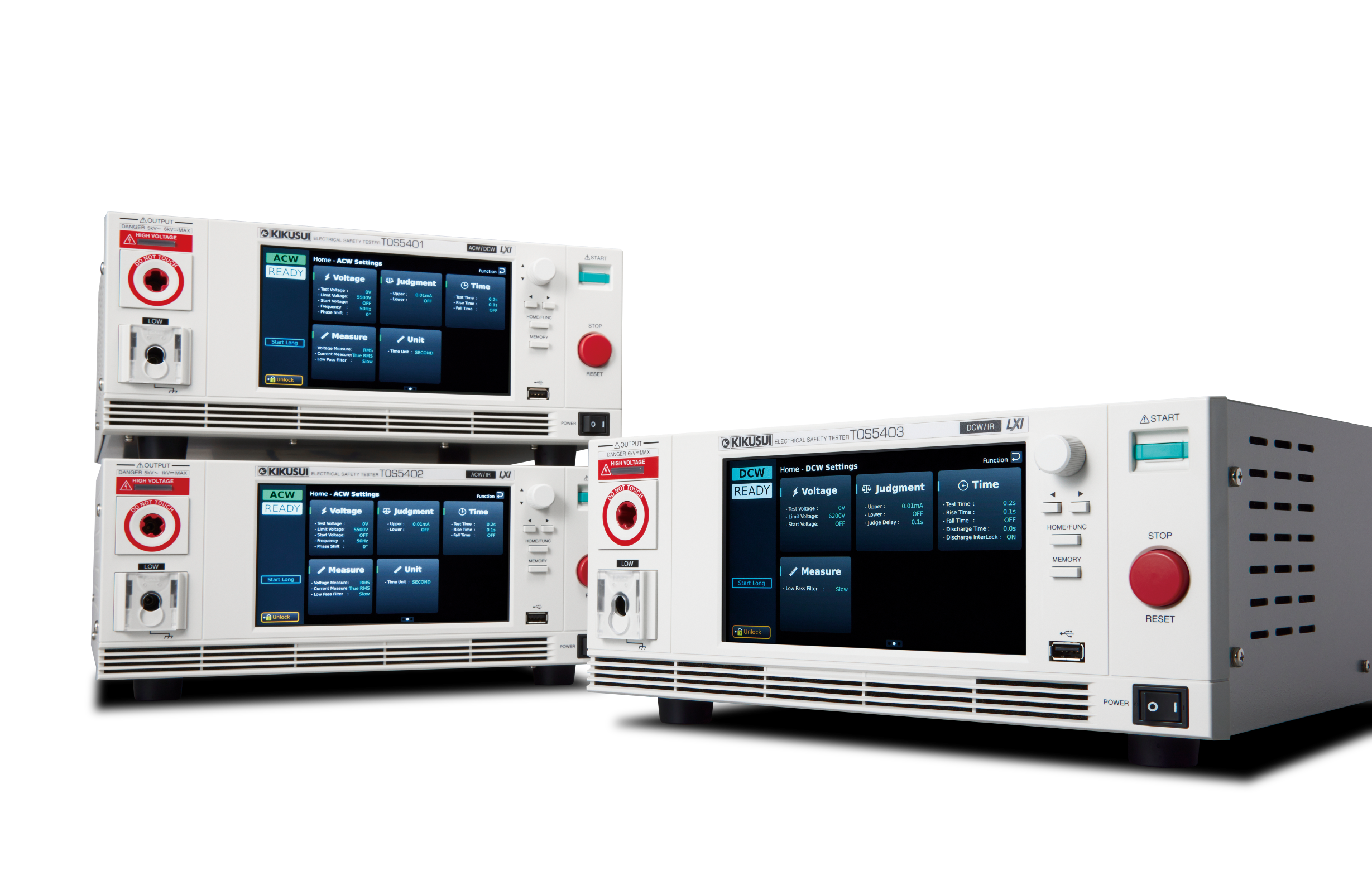

Die Serie umfasst drei Modelle:
Der TOS5401 deckt sowohl AC- als auch DC-Spannungsfestigkeitsprüfungen ab,

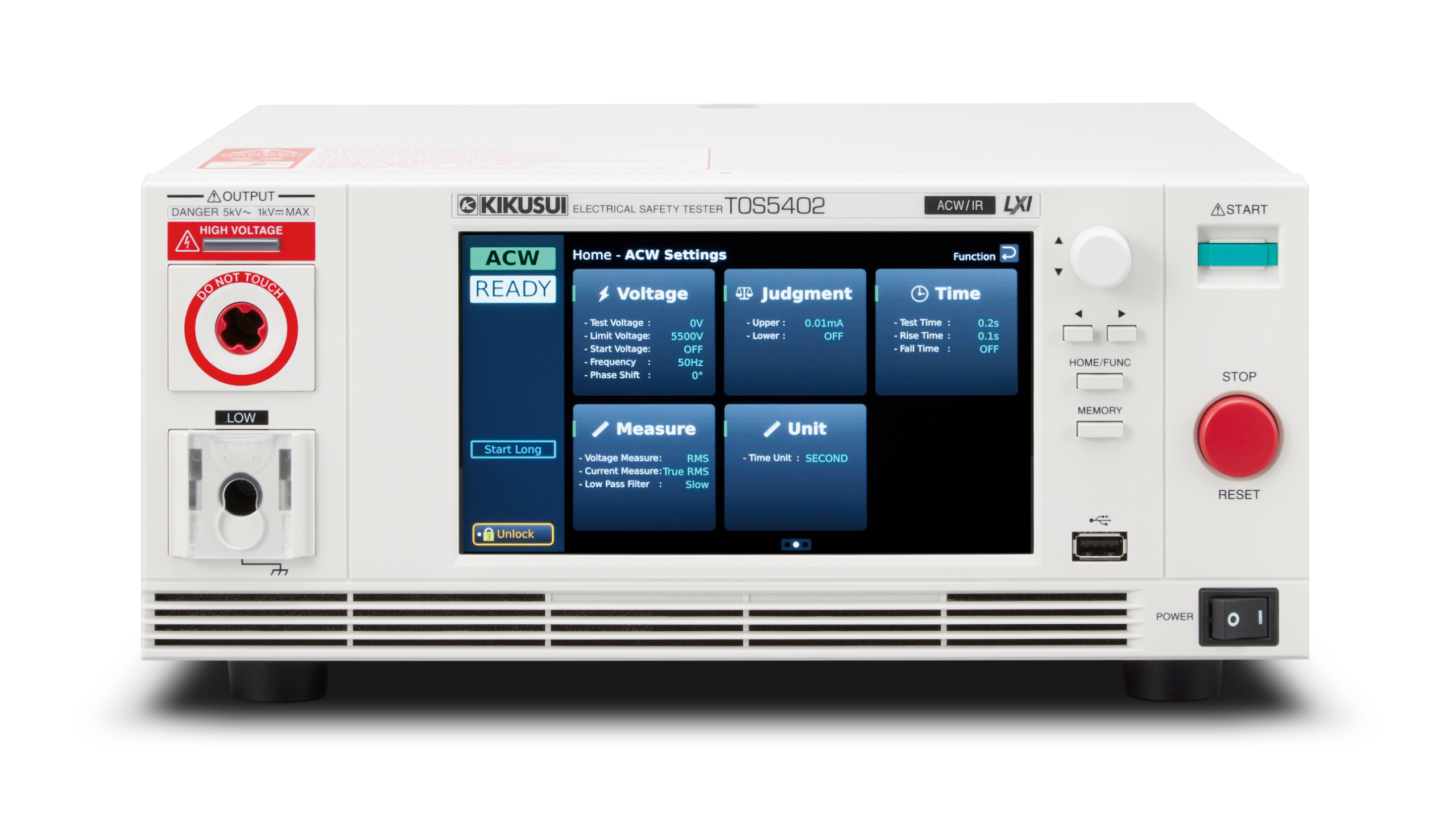

der TOS5402 kombiniert AC-Spannungsfestigkeits- mit Isolationswiderstandsprüfung,
und der TOS5403 ist ein reines DC-Modell für DC-Spannungsfestigkeits- und Isolationswiderstandsprüfungen – ideal für die Evaluierung von Batterien und Photovoltaik-Systemen.
Herzstück der TOS5400 Serie ist ein hocheffizienter PWM-Schaltverstärker, der auch bei Netzspannungs- oder Frequenzschwankungen eine stabile Ausgangsspannung liefert (Eingangsspannungs-Regelung: ±0,3 %), damit eignet sich die Serie auch für den Einsatz in Regionen mit instabiler Stromversorgung. Als erste Kikusui-Prüfgeräte dieser Kategorie verfügen die Geräte über ein 7-Zoll-Touchpanel für eine intuitive Bedienung. Die Diskriminierungsfunktion (Discharge Detection) erlaubt eine einstellbare Ansprechempfindlichkeit zur Erkennung von Momentanentladungen sowie hochfrequenten Entladungen wie Lichtbogen- und Koronaentladungen. Eine „Start Long“-Funktion (Gedrückthalten der Start-Taste) verhindert versehentliche Testauslösungen.
Dank verkürzter Prüfzeiten durch schnellere Ausgangssteuerung und Messung sowie der Start-Phase-Shift-Funktion (Testbeginn ohne Anstiegszeit im Zyklusmodus) eignet sich die TOS5400 Serie hervorragend für F&E- und QA-Tests, Prüfstellen sowie Fertigungslinieninspektionen.
Highlights
- 3 Modelle: TOS5401 (AC+DC), TOS5402 (AC+IR), TOS5403 (DC+IR, reines DC-Modell)
- AC-Spannungsfestigkeitstest: 5 kV / 100 mA (500 VA)
- DC-Spannungsfestigkeitstest: 6 kV / 10 mA (50 W)
- Isolationswiderstandstest: 25 V – 1000 V, bis 10.000 GΩ
- Hocheffizienter PWM-Schaltverstärker für stabile Ausgangsspannung
- DC-Only-Modell (TOS5403) ideal für Batterie- und PV-Tests
- 7-Zoll-Touchpanel-Display
- Diskriminierungsfunktion (LPF/HPF) für Momentan-, Lichtbogen- & Koronaentladungen
- Verkürzte Taktzeit durch Start-Phase-Shift-Funktion
- „Start Long“-Funktion gegen versehentliche Testauslösung
- LAN (LXI-konform), USB 2.0 (USB-TMC), RS-232C als Standard
- Messgenauigkeit: ±1,5 % vom Messwert
