Unigraf UCD-500 Gen3
Neu !

Unigraf UCD-500 Gen3

Kategorien: ,

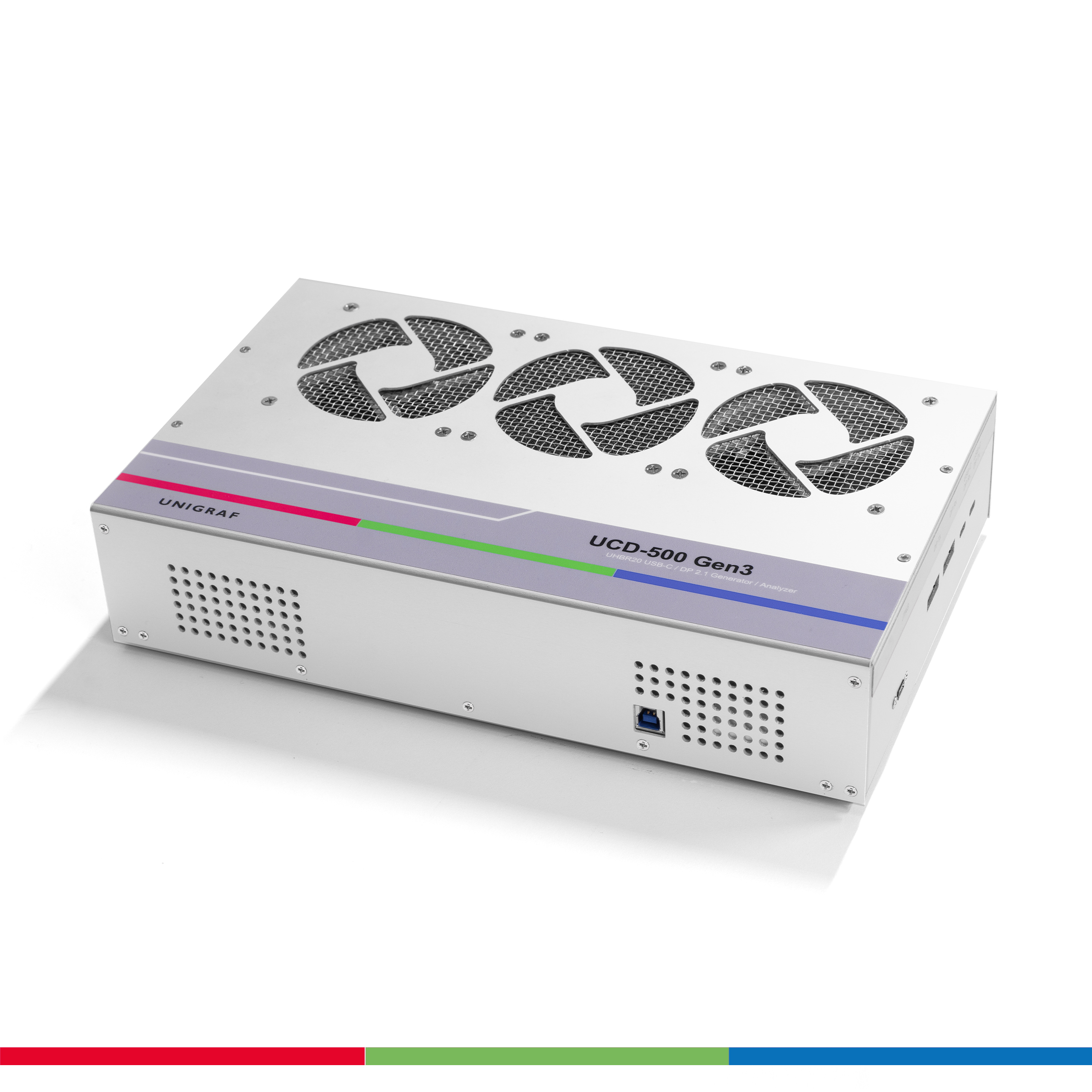

Der Unigraf UCD-500 Gen3 ist ein DP-2.1-Video-Generator und -Analysator mit 16 GB Capture-Speicher.
Er testet DP-Sinks und -Sources bis UHBR 20 über DP und USB-C, mit Videomodi bis 16K@60Hz (DSC).
Als Compliance-Test-Tool deckt er DP 2.1/1.4a Link Layer, MST, HDCP 2.3 und LTTPR-CTS ab.
Neu gegenüber Gen2: GPIO-Anschlüsse und ein leiseres Kühlsystem für den Laboreinsatz.

Angebotsanfrage

Der Unigraf UCD-500 Gen3 ist ein DisplayPort-2.1-Video-Generator und -Analysator mit 16 GB Capture-Speicher für Tests an DP-Sinks und -Sources. Das Gerät unterstützt UHBR-20-Bitraten sowohl über DisplayPort- als auch über USB-C-Anschlüsse und deckt Lane-Raten von 10, 13,5 und 20 Gbit/s ab. Videomodi bis 8K bei 60Hz sind unkomprimiert möglich, mit DSC sogar bis 16K bei 60Hz.

Als Compliance-Test-Tool validiert der UCD-500 Gen3 die Link-Layer-Konformität nach DP 2.1a und DP 1.4a bei DP-Sinks und -Sources. Unterstützt werden zudem DP 2.1 MST (bis zu 4 Streams), DisplayID/EDID-Tests, Adaptive-Sync- und LTTPR-CTS-Tests sowie HDCP 2.3 CTS für Receiver, Transmitter und Repeater. Für USB4-DP-Tunneling-Tests ist das Gerät ebenfalls geeignet.

Zusätzlich fungiert der UCD-500 Gen3 als DP Link Analyzer: Er zeichnet Main-Link-Datenereignisse und AUX-Transaktionen auf und stellt sie im Link Timeline Viewer in einer detaillierten Zeitachsenansicht dar – inklusive Zeitmessung in Nanosekunden und Anzeige de-/skrambelter Symbole in Hex-Format. Im Monitor-Modus wird das Gerät transparent zwischen DP-Source und -Sink geschaltet, analysiert den Datenstrom ohne ihn zu beeinflussen und ermöglicht die parallele Offline-Auswertung mit dem UCD Console Event Logger.

Als Nachfolger des UCD-500 Gen2 bringt die Gen3-Generation neue GPIO-Anschlüsse (4 SMA-Buchsen für je zwei Ein- und Ausgänge, plus DB15 mit 2 weiteren Eingängen und 6 weiteren Ausgängen, Bandbreite bis 30 MHz) sowie ein überarbeitetes, leiseres Kühlsystem mit neuer Lüfterarchitektur mit. Für bestehende Gen2-Nutzer bietet Unigraf ein spezielles Upgrade-Programm an.

Highlights

  • 16K-Video-Generator & -Analysator
  • DP- und USB-C-Ein- und Ausgänge
  • Lane-Raten 10, 13,5 und 20 Gbit/s
  • 8K@60Hz unkomprimiert, 16K@60Hz mit DSC
  • DP 2.1 Link-Layer-CTS
  • MST mit bis zu 4 Streams
  • DP 2.1 MST CTS für Source-DUT-Tests
  • Geeignet für USB4-DP-Tunneling-CTS
  • HDCP 2.3 CTS für Receiver, Transmitter und Repeater
  • Link Analyzer
  • DP Link Analyzer (Monitor-Modus)
  • Adaptive-Sync
  • DP 2.1 Panel Replay und ALPM
  • eDP 1.5 Support (PSR1/2, ALPM)
  • Unterstützung für DSC, FEC und LTTPR
  • Farbtiefe 6 bis 16 bpc
  • Farbformate: RGB, YCbCr 444, 422, 420
  • Capture-Speicher 16 GB
  • Neu: GPIO-Anschlüsse (4x SMA + DB15)
  • Neu: leiseres Kühlsystem mit neuer Lüfterarchitektur

Datenblatt UCD-500 Gen3

Herunterladen
